Spesifikasi paip ASTM A335 P9, P11, P22, P91
ASTM A335 ialah paip keluli aloi ferit lancar yang digunakan dalam perkhidmatan suhu tinggi dan industri dandang. Gred biasa digunakanP5, P9, P11, P22, P91.
Paip ASTM A335 juga dinamakan sebagai paip ASME S/A335 Chrome-Moly, ia adalah sejenis paip lancar yang digunakan dalam persekitaran suhu tinggi540 – 750 darjah. Ia meliputi dinding nominal dan paip ketebalan dinding minimum dengan bahan aloi. Paip di bawah spesifikasi ini hendaklah sesuai untuklentur, bebibir,dan semua pemprosesan dan pembentukan lain yang serupa. Walaupun ia adalah baik untuk kimpalan gabungan. bahan itu juga boleh digunakan untuk menghasilkan kelengkapan paip sepertisiku, tee, pengurang dan bebibir.
Paip Gred P5, P9, P11, P22 dan P91 merujuk bahan kelengkapan paip dalam ASTM A234 WP5, WP9 ,WP11, WP22 WP91, di mana bahan bebibir dalam ASTM A182 F5, F9, F11, dll. Mereka mempunyai komposisi kimia dan sifat mekanikal yang serupa.
Julat Bekalan Kami untuk Paip A335
Standard dan Gred:ASTM A335 Gred P5, P9, P11, P22, P91
Jenis bahan: Paip keluli aloi Chrome
Jenis pembuatan: Paip lancar olehcanai panasatauditarik sejuk
Saiz: 1/2'' hingga 24''
Ketebalan dinding: SCH 40, SCH STD, SCH 80, SCH XS, SCH 160
Panjang: 6 meter, 12 meter atau disesuaikan.
Komposisi Kimia Paip A335
Sifat Mekanikal
|
Gred |
Kekuatan Hasil Mpa [ksi] |
Kekuatan Tegangan Mpa [ksi] |
Pemanjangan % |
Kekerasan Brinell |
|---|---|---|---|---|
|
P5 |
205 [30] |
415 [60] |
30 |
207 maks |
|
P9 |
205 [30] |
415 [60] |
30 |
- |
|
P11 |
205 [30] |
415 [60] |
20 |
- |
|
P12 |
205 [30] |
415 [60] |
30 |
174 maks |
|
P22 |
205 [30] |
415 [60] |
30 |
- |
|
P91 (1,2) |
415 [60] |
585 [85] |
20 |
a |
a: Julat kekerasan P91 jenis 1 dan 2 dari 190 hingga 250 [HBW] atau 196 hingga 265 [HV] atau 91 HRBW hingga 25 HRC.
Toleransi Dimensi
Toleransi dalam ketebalan dinding:
|
NPS [DN] Designator |
Toleransi % pada Ketebalan Dinding |
|
|---|---|---|
|
Lebih (+) |
Di bawah (-) |
|
|
1/8 hingga 2 1/2 [6 hingga 65] untuk semua nisbah t/D |
20.0 |
12.5 |
|
Di atas 2 1/2'' [65], t/D Kurang daripada atau sama dengan 5% |
22.5 |
12.5 |
|
Di atas 2 1/2 [65], t/D > 5% |
15.0 |
12.5 |
|
t=Ketebalan Dinding; D=Diameter Luar |
||
Variasi yang dibenarkan untuk Diameter Luar:
|
NPS [DN] Designator |
Lebih (+) |
Di bawah (-) |
||
|---|---|---|---|---|
|
dalam. |
mm |
dalam. |
mm |
|
|
1/8 hingga 1 1/2 [6 hingga 40] |
1/16 (0.015) |
0.40 |
1/16 (0.015) |
0.40 |
|
Lebih 1 1/2 hingga 4 [40 hingga 100] |
1/32 (0.031) |
0.79 |
1/32 (0.031) |
0.79 |
|
Lebih 4 hingga 8 [100 hingga 200] |
1/16 (0.062) |
1.59 |
1/32 (0.031) |
0.79 |
|
Lebih 8 hingga 12 [200 hingga 300] |
3/32 (0.093) |
2.38 |
1/32 (0.031) |
0.79 |
|
Lebih 12 [300] |
+/- 1% daripada diameter luar yang dinyatakan |
|||

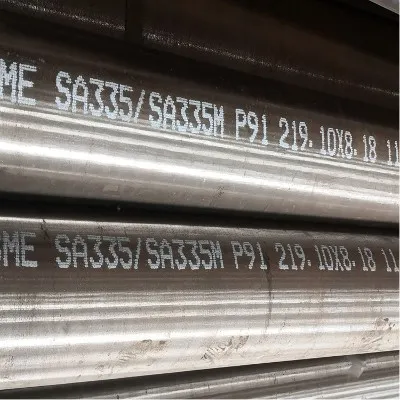

Paip P91 – Paip Aloi Premium
Paip ASTM A335 Gred P91 ialah paip gred premium yang digunakan untuk dandang tekanan tinggi. Dan paip P91 adalah ideal apabila ia melibatkan lenturan, bebibir atau apabila ia digunakan dalam operasi yang serupa seperti kimpalan. Bahan keluli harus melekat pada komposisi bahan kimia, sifat tegangan dan keperluan kekerasan.
Paip keluli aloi ASTM A335 P91 dan paip dandang tekanan tinggi adalah dua varian yang tersedia dan julatnya bergantung pada saiz, yang semata-mata berdasarkan penggunaan. Panjang paip akan tertakluk kepada ujian hidrostatik dan juga akan ada pemeriksaan tidak merosakkan berdasarkan spesifikasi.
Akibatnya, paip chrome moly mendapat penggunaan yang tinggi dalam industri penjanaan kuasa dan industri petrokimia kerana ketahanannya terhadap kakisan, kekuatan tegangan, kekuatan untuk suhu tinggi kerana keberkesanan kosnya.
Aplikasi Paip P5, P9, P11, P22, P91
Gred yang diketengahkan paip chrome moly ini ialah ASTM A335 P5, P9, P11, P22, P91, jadi ia juga boleh dipanggil sebagai paip Gred P dalam beberapa kes.
Paip P11, paip P22 dan paip P91 digunakan dalam industri janakuasa dan loji petrokimia, sementara itu, paip P5 dan P9 biasanya digunakan di kilang penapisan.
